【Unity】轉珠系統製作Part.1 - 產生盤面

             Part.2

這次要來做轉珠遊戲中的關鍵要素─轉珠系統，全部完成可能需要六到七篇左右，第一篇就從產生盤面開始吧，下圖為這次的目標。

按下執行時，依照盤面的行列數產生相同數量的珠子，並且隨機賦予珠子屬性(不考慮消除)。

準備需要的圖檔資源。

在專案(Project)中新增Resources資料夾，並在Resources資料夾下新增Image資料夾。

在Image資料夾中新增背景圖、各屬性的珠子圖、珠子消除後的Null圖。

將全部圖檔的類型(Texture Type)修改成Sprite格式。

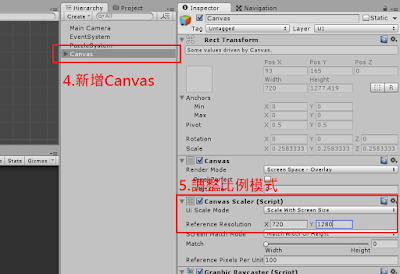

新增Canvas。

在階層中新增Canvas，並調整比例模式(UI Scale Mode)為Scale With Screen Size。

參照的解析度(Reference Resolution)為720X1280，數值可以依開發環境為基準。

新增背景圖物件(Background)。

在Canvas下新增Image物件，並選擇背景圖檔。

修改背景圖的座標原點至左下角(bottom left)。

修改圖檔的寬(Width)與高(Height)為720X600，可以依個人情況調整。

將支點(Pivot)設為(0, 0)，也就是左下角。

新增珠子物件(Orb)。

新增Image物件作為珠子物件。

和背景圖相同，修改座標原點、寬高和支點。

將珠子物件設為Prefabs並新增腳本。

在Resources資料夾下新增Prefabs資料夾，並將珠子物件從階層拖曳至資料夾中。

在珠子物件上新增腳本Orb，Orb腳本會做珠子被新增時的初始化。

新增轉珠系統控制物件(PuzzleSystem)。

新增空物件PuzzleSystem並在上面新增腳本PuzzleSystem。

腳本PuzzleSystem會做整個系統的流程控制。

回到Orb腳本，新增珠子需要的變數。

using UnityEngine;
using System.Collections.Generic;
using UnityEngine.UI;
public class Orb : MonoBehaviour
{
    public enum OrbsType { Fire, Ice, Shine, Null };////(1)
    public OrbsType type;////(2)
    private Image image;
    void ChangeImage()
    {
        image.sprite = Resources.Load<Sprite>("Image/" + type);////(4)
    }
    void Start()
    {
        image = GetComponent<Image>();
        ChangeImage();////(3)
    }
}

(1)宣告列舉OrbsType，包含所有珠子的屬性以及Null。
(2)宣告珠子的類型。
(3)宣告換圖用的函式，並在珠子初始化的時候執行一次。
(4)透過珠子的type更換圖片。

回到PuzzleSystem腳本，產生盤面中的珠子。

using UnityEngine;
using System.Collections.Generic;
public class PuzzleSystem : MonoBehaviour
{
    public RectTransform BGRect;////(1)
    public int rowCount = 5;
    public int columnCount = 6;
    private Vector2 addPos = new Vector2(120, 120);
    void Start()
    {
        InitGrid();
    }
    void InitGrid()////(2)
    {
        for (int r = 0; r < rowCount; r++)
        {
            for (int c = 0; c < columnCount; c++)
            {
                GameObject orbObj = Instantiate(Resources.Load("Prefabs/Orb")) as GameObject;////(3)
                RectTransform orbRect = orbObj.GetComponent<RectTransform>();
                orbRect.SetParent(BGRect);////(4)
                orbRect.localScale = Vector2.one;////(5)
                orbRect.anchoredPosition = new Vector2(c * addPos.x, r * addPos.y);////(6)
            }
        }
    }
}

(1)新增變數，背景圖的RectTransform、盤面中行與列的珠子數、位移的距離。
(2)新增初始化盤面的函式InitGrid，函式當中使用兩層的迴圈，在盤面中每個位置新增珠子。
(3)產生珠子物件。
(4)設定珠子物件的父物件。
(5)設定比例。
(6)設定位置。

將背景圖物件帶入BGRect，執行結果如下。

可以看到依盤面珠子數量生成的結果，接著要隨機珠子的類型、以及有系統的修改珠子名稱。

回到Orb腳本，修改珠子名稱。

using UnityEngine;
using System.Collections.Generic;
using UnityEngine.UI;
public class Orb : MonoBehaviour
{
    .
    .
    .
    public int row;
    public int column;
    .
    .
    .
    void Start()
    {
        .
        .
        .
        transform.name = "orb" + row + column;
        .
        .
        .
    }
}

新增行變數column與列變數row，並在Start中使用行列變數修改transform.name。

回到PuzzleSystem腳本，初始化每個珠子。

using UnityEngine;
using System.Collections.Generic;
public class PuzzleSystem : MonoBehaviour
{
    .
    .
    .
    void Start()
    {
        InitGrid();
    }
    void InitGrid()
    {
        for (int r = 0; r < rowCount; r++)
        {
            for (int c = 0; c < columnCount; c++)
            {
                .
                .
                .
                Orb orb = orbObj.GetComponent<Orb>();////(1)
                orb.row = r;
                orb.column = c;
                OrbCreate(orb);
            }
        }
    }
    void OrbCreate(Orb orb)////(2)
    {
        int typeNum = Random.Range(0, (int)Orb.OrbsType.Null);
        orb.type = (Orb.OrbsType)typeNum;
    }
}

(1)抓取珠子物件下的Orb腳本，修改Orb腳本下的row和column，接著呼叫OrbCreate函式。
(2)在OrbCreate函式中，使用Random隨機一個珠子類型編號，並且將該編號帶入珠子的類型中。

到這個階段執行會看到以下結果。

5X6盤面的初始化到這裡這一步就算完成了，接下來要新增調整盤面行列數量的功能。

回到Orb腳本，初始化珠子的大小。

using UnityEngine;
using System.Collections.Generic;
using UnityEngine.UI;
public class Orb : MonoBehaviour
{
    .
    .
    .
    public float width = 120;
    public float height = 120;
    .
    .
    .
    void Start()
    {
        .
        .
        .
        GetComponent<RectTransform>().sizeDelta = new Vector2(width, height);
        .
        .
        .
    }
}

新增珠子的寬width與高height，並在Start中修改sizeDelta。

回到PuzzleSystem腳本，做行列數值的調整。

using UnityEngine;
using System.Collections.Generic;
public class PuzzleSystem : MonoBehaviour
{
    public RectTransform BGRect;
    public int rowCount = 5;
    public int columnCount = 6;
    private Vector2 addPos = new Vector2(120, 120);
    void Start()
    {
        InitGrid();
    }
    void InitGrid()
    {

        addPos.y = BGRect.sizeDelta.y / rowCount;
        addPos.x = BGRect.sizeDelta.x / columnCount;

        for (int r = 0; r < rowCount; r++)
        {
            for (int c = 0; c < columnCount; c++)
            {
                .
                .
                .
                orb.height = BGRect.sizeDelta.y / rowCount;
                orb.width = BGRect.sizeDelta.x / columnCount;
            }
        }
    }
}

在進入迴圈前修改位移的xy，進入迴圈之後修改珠子的寬與高，數值如下。
珠子寬 = (背景圖寬/行數)、珠子高 = (背景圖高/列數)。

接著只要修改PuzzleSystem的rowCount和columnCount就可以調整盤面，以下是4X5和6X7的盤面。

以上是產生盤面的說明，不過盤面的初始化還沒完成，接著還要做珠子連結判斷、Combo判斷、消除珠子、產生珠子，回到連結判斷步驟直到沒有Combo，才算完成盤面的初始化。
這次就到這裡。

2016/08/06修正：
PuzzleSystem腳本中，有關OrbCreate函式的部分。

using UnityEngine;
using System.Collections.Generic;
public class PuzzleSystem : MonoBehaviour
{
    .
    .
    .
    void Start()
    {
        InitGrid();
        OrbCreate();
    }
    void InitGrid()
    {
        for (int r = 0; r < rowCount; r++)
        {
            for (int c = 0; c < columnCount; c++)
            {
                .
                .
                .
                Orb orb = orbObj.GetComponent<Orb>();////(1)
                orb.row = r;
                orb.column = c;
            }
        }
    }
    void OrbCreate()////(2)
    {
        foreach (Orb orb in orbs)
        {
            if (orb.type == Orb.OrbsType.Null)
            {
                int typeNum = Random.Range(0, (int)Orb.OrbsType.Null);
                orb.type = (Orb.OrbsType)typeNum;
            }

        }
}

產生珠子屬性的OrbCreate函式，由於後續還會在其他地方呼叫，所以做了以上修正。
